Co je mikrovýpadek?
Mikrovýpadek je velmi krátký pokles nebo úplné přerušení napájecího napětí, které obvykle trvá od několika milisekund do zlomku sekundy. Z pohledu člověka je prakticky neviditelný – osvětlení nanejvýš nepatrně blikne, počítač běží dál. Citlivá elektronika, řídicí systémy a pohony se ale chovají úplně jinak.
Do stejné kategorie poruch kvality elektrické energie patří i krátkodobé poklesy napětí (sag), napěťové špičky, přechodové jevy a rychlé výpadky a obnovení napájení. Společné mají to, že je běžné měření spotřeby nezaznamená a v běžných provozních datech po nich nezůstane stopa – zůstane jen následek v podobě zastavené linky nebo chybového hlášení.
Proč jsou mikrovýpadky problém právě dnes?
Před dvaceti lety byla většina strojů elektromechanická a k krátkému zakolísání napětí byla poměrně odolná. Dnešní provozy jsou ale plné citlivé elektroniky, která reaguje na sebemenší odchylku:
- frekvenční měniče a servopohony s ochranami, které se při poklesu napětí vypnou,
- PLC, průmyslové PC a řídicí systémy linek,
- robotická pracoviště a automatizované manipulátory,
- vakuové, dávkovací a tiskové technologie citlivé na přesný čas,
- senzory a měřicí technika v uzavřených smyčkách řízení.
Současně roste tlak na nepřetržitý provoz a automatizaci. Linky běží 24/7, lidská obsluha je minimalizovaná a jeden krátký výpadek dokáže rozhodit celou navazující výrobu. Přidává se i rostoucí zatížení distribuční sítě, připojování nových zdrojů a spínání velkých spotřebičů v okolí – faktorů, které kvalitu napájení zhoršují, je více než dříve.
Jaké škody mohou vzniknout?
Náklady na jeden mikrovýpadek se zdaleka neomezují na pár sekund prostoje. Typicky se sčítá několik položek:
- Zastavení a náběh linky – neplánovaný restart automatizované linky může trvat desítky minut až hodiny, než se technologie znovu uvede do stabilního stavu.
- Znehodnocení rozpracované výroby – materiál, který byl ve stroji v okamžiku výpadku, je často nevratně poškozen (zatuhlá tavenina, přerušený nános, vadná dávka).
- Zmetky po náběhu – první kusy po restartu nemusí splňovat parametry, než se proces opět ustálí.
- Poškození technologie – opakované tvrdé výpadky zkracují životnost pohonů, ložisek a elektroniky.
- Ztráta dat a synchronizace – řídicí systémy mohou ztratit kontext procesu a vyžadovat ruční zásah.
- Smluvní pokuty a zpoždění dodávek – nedodržení termínů u navazujícího odběratele.
U provozů s vysokou hodinovou hodnotou výroby se ztráta z jediné události snadno vyšplhá na statisíce korun. Při několika událostech ročně jde o miliony, které ve standardním účetnictví „zmizí“ mezi zmetkovitostí a servisem, aniž by někdo odhalil jejich společnou příčinu.
Příklad z praxe – výroba obalových materiálů
Krátký pokles napětí, drahý restart
Provoz na výrobu obalových materiálů provozoval kontinuální linku s vytlačováním a tiskem. Několikrát do měsíce docházelo k nevysvětlitelnému zastavení linky, aniž by selhalo konkrétní zařízení. Obsluha hlásila „samovolné vypnutí“ pohonů.
Měření kvality elektrické energie ukázalo, že příčinou byly krátké poklesy napětí trvající desítky milisekund, na které reagovaly ochrany frekvenčních měničů. Každé zastavení znamenalo zatuhnutí materiálu v trase, několikahodinové čištění a náběh a ztrátu rozpracované zakázky. Skutečná roční ztráta výrazně převyšovala náklady na opatření, které by krátké poklesy překlenulo.
Příklad z praxe – výroba solárních článků a elektroniky
Přesné procesy nesnesou ani milisekundu
V provozu zaměřeném na výrobu solárních článků a elektroniky probíhaly procesy v přesně řízeném prostředí – depozice vrstev, pájení a přesné dávkování za řízené teploty. Mikrovýpadek v průběhu citlivé operace znamenal nejen zastavení, ale i znehodnocení celé dávky, která byla v daném kroku rozpracovaná.
Protože šlo o vysoce hodnotné polotovary, představovala každá taková událost ztrátu materiálu i času, a navíc riziko nestabilní kvality výsledných kusů. Klíčové bylo zajistit, aby kritická část technologie překlenula krátké výpadky bez přerušení a dokončila rozpracovaný krok.
Jak zjistit, zda se problém týká i vašeho provozu?
Mikrovýpadky se nedají spolehlivě odhadnout od stolu – je potřeba je změřit. Existuje ale několik signálů, které naznačují, že stojí za to se problémem zabývat:
- linka nebo stroj se „samovolně“ zastavuje bez jasné poruchy konkrétního zařízení,
- opakují se chybová hlášení pohonů, měničů nebo PLC bez zjevné příčiny,
- zvýšená zmetkovitost nebo poškození rozpracované výroby v náhodných okamžicích,
- problémy se objevují častěji při spínání velkých spotřebičů nebo za zhoršeného počasí,
- provoz je v lokalitě se slabší nebo zatíženou distribuční sítí.
Spolehlivou odpověď dá monitoring kvality elektrické energie v rozvodně provozu po dobu několika týdnů. Z naměřených dat je vidět, jak často a jak hluboké poklesy napětí se vyskytují a zda časově odpovídají zaznamenaným zastavením výroby.
Jaké existují možnosti řešení?
Univerzální odpověď neexistuje – vhodné řešení závisí na tom, jak dlouhé a jak časté výpadky se v provozu vyskytují, jak velkou část technologie je potřeba chránit a zda chcete řešit jen spolehlivost, nebo zároveň i náklady na energii a flexibilitu.
Monitoring kvality elektrické energie
Prvním krokem je téměř vždy měření. Bez dat hrozí, že se buď problém podcení, nebo naopak předimenzuje řešení. Analyzátor kvality elektrické energie zaznamená poklesy a přerušení napětí, jejich četnost a hloubku a umožní je propojit s událostmi ve výrobě. Monitoring je zároveň podkladem pro správné nadimenzování UPS nebo BESS.

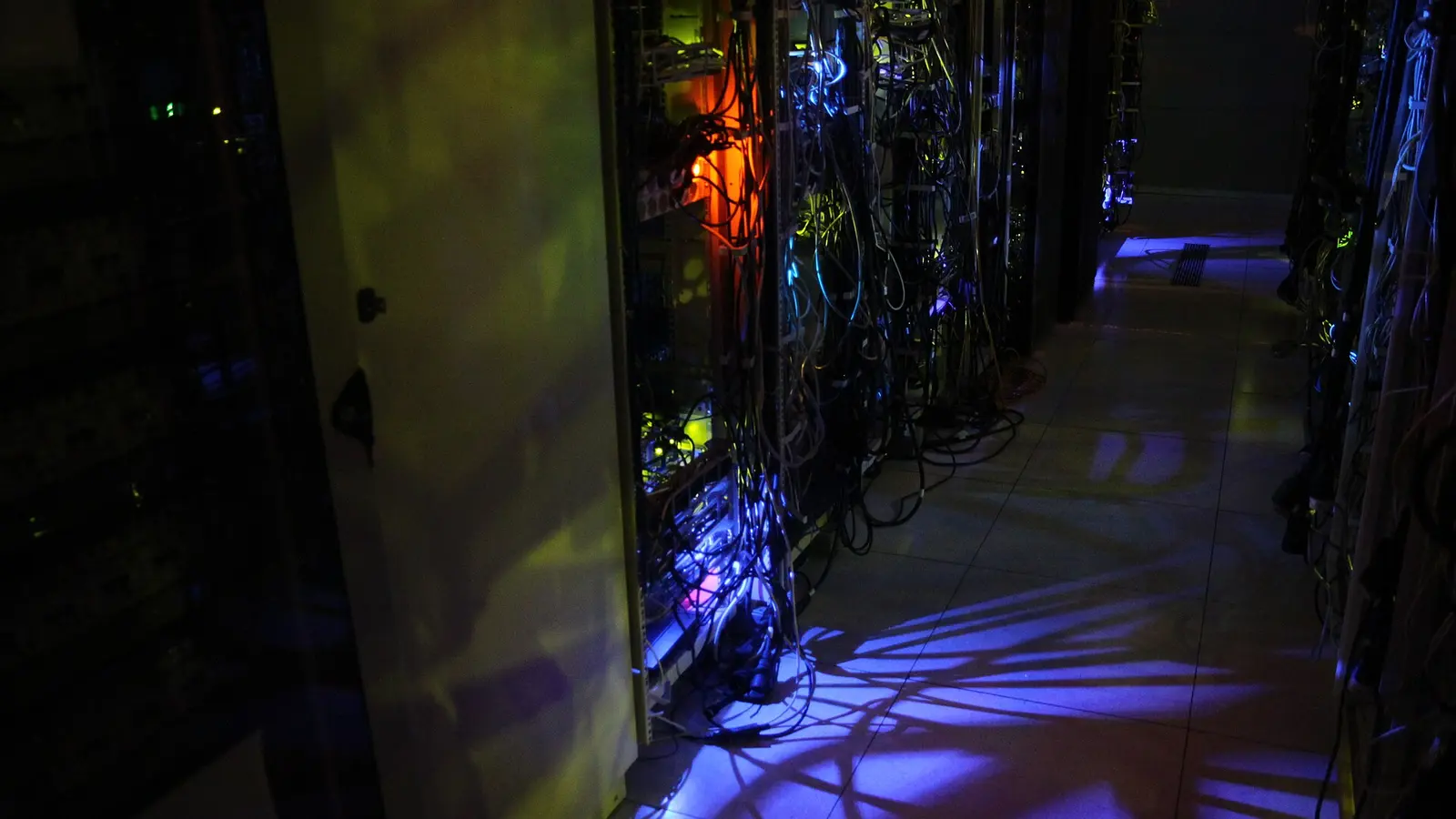

UPS systémy
UPS (nepřetržitý zdroj napájení) zajišťuje okamžité krytí krátkých výpadků a mikrovýpadků – přepnutí na záložní zdroj proběhne tak rychle, že připojená technologie přerušení vůbec nezaznamená. Je to typické řešení tam, kde jde především o to udržet kritická zařízení v chodu během milisekundových až sekundových poklesů a zabránit nákladným restartům. UPS se obvykle dimenzuje na vybranou kritickou část technologie, ne nutně na celý provoz.

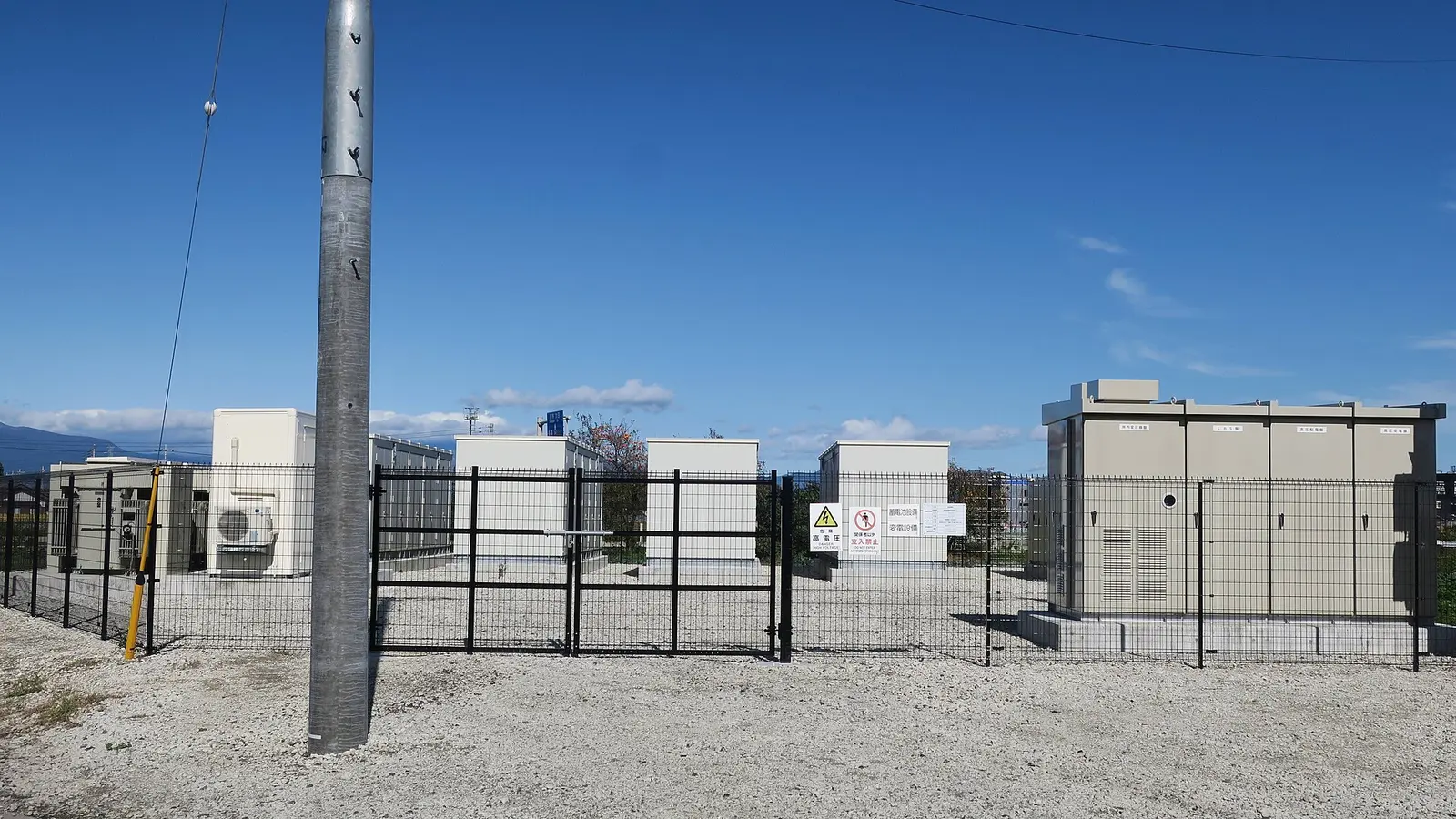

BESS
Bateriové úložiště (BESS) má větší kapacitu a zvládne delší odstávky i práci s výkonem – snižování špiček, optimalizaci odběru a při vhodném zapojení i obchodní flexibilitu a SVR. Samo o sobě nemusí být primárně určeno pro milisekundové mikrovýpadky, přináší ale energetickou rezervu a ekonomický přínos, který UPS nenabízí.

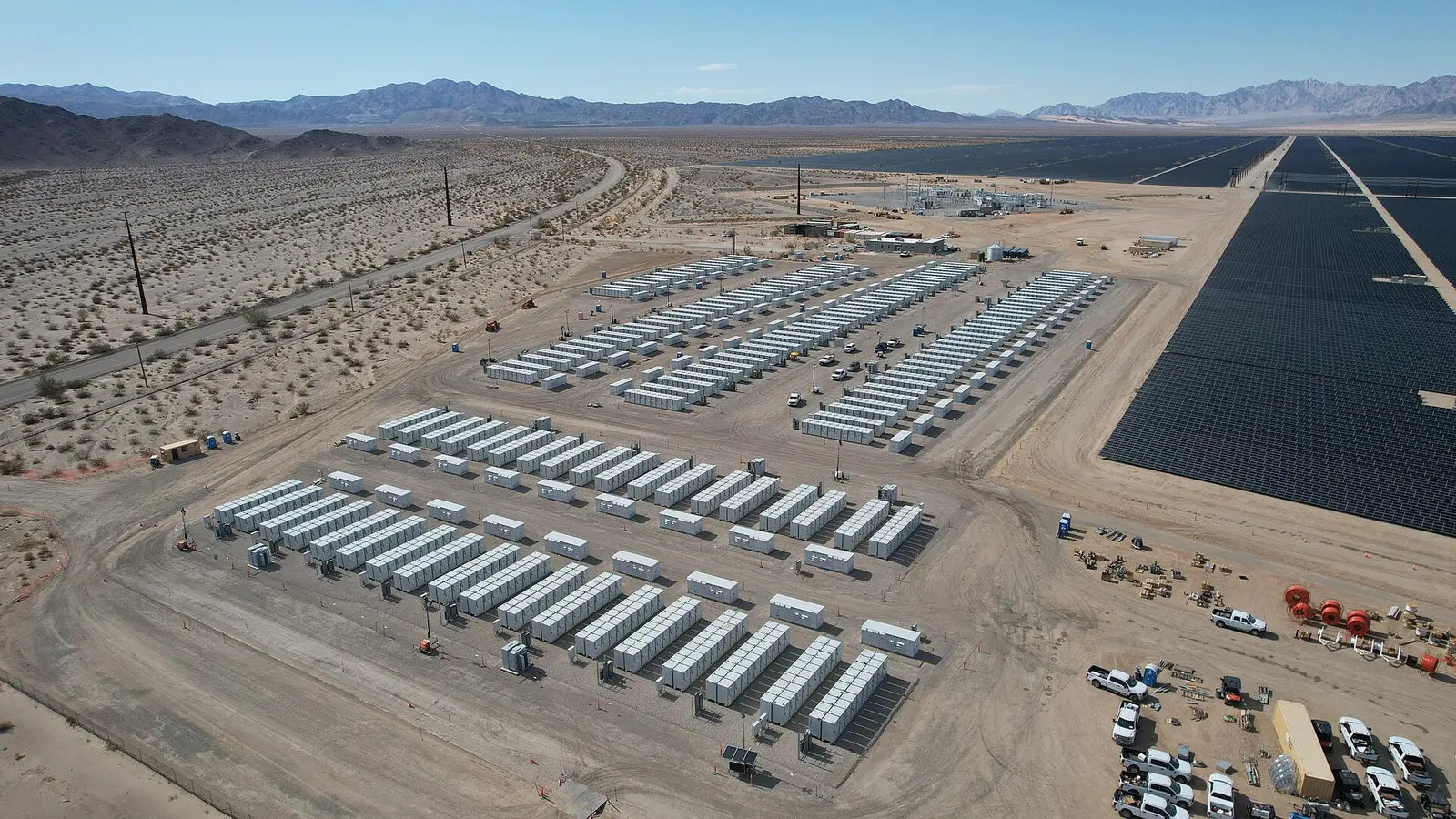

UPS + BESS
V řadě provozů dává smysl kombinace obojího. UPS zajistí okamžitou ochranu kritické technologie před mikrovýpadky, zatímco BESS překlene delší odstávky, pracuje s výkonovými špičkami a otevírá cestu k úsporám i flexibilitě. Vhodně navržená sestava řeší spolehlivost i ekonomiku najednou – ale jen tehdy, pokud odpovídá reálně naměřenému profilu výpadků a potřebám provozu.
Závěr
Mikrovýpadky jsou typický „neviditelný“ náklad – nezobrazí se ve faktuře za elektřinu ani v běžných provozních datech, ale dokáží opakovaně zastavovat výrobu, ničit rozpracované kusy a ukrajovat ze zisku. U moderních automatizovaných provozů jsou citlivost na kvalitu napájení i tlak na nepřetržitý provoz vyšší než kdy dřív.
Dobrá zpráva je, že problém se dá změřit a cíleně vyřešit. Klíčem je začít monitoringem, podle dat zvolit správné opatření – UPS, BESS nebo jejich kombinaci – a chránit přesně tu část provozu, kde výpadek bolí nejvíc. Cílem není koupit co největší technologii, ale navrhnout řešení, které odpovídá reálnému riziku a ekonomice provozu.
